Válvula antirretorno en piscina: cuándo instalarla y dónde colocarla

Una válvula antirretorno en piscina permite que el agua circule en un solo sentido y evita que vuelva hacia la bomba, el filtro, los dosificadores o determinados equipos. Aunque es una pieza pequeña, su ubicación puede influir en el cebado de la instalación, la estabilidad del circuito y la seguridad de algunos componentes.

No todas las piscinas necesitan varias válvulas antirretorno. Instalar una sin analizar el circuito puede aumentar la pérdida de carga, dificultar el mantenimiento o crear una falsa sensación de seguridad frente a fugas. La decisión correcta depende de la posición de la bomba respecto al nivel del agua, la existencia de circuitos independientes, la presencia de calentadores o dosificadores y el tipo de operación que se realiza con las válvulas.

En este artículo se explica para qué sirve, en qué casos resulta recomendable, dónde se coloca normalmente y cómo elegirla sin confundirla con una válvula de corte. También se incluyen comprobaciones prácticas y errores frecuentes para que la instalación sea funcional y accesible.

Qué es una válvula antirretorno en piscina y cómo funciona

Una válvula antirretorno, también llamada válvula de retención, es un elemento que permite el paso del agua en una dirección y lo bloquea cuando el flujo intenta invertirse. Su mecanismo puede consistir en una clapeta, un muelle, una bola u otro sistema de cierre. La presión del agua abre la válvula en el sentido previsto; cuando el caudal se detiene o cambia de sentido, el obturador vuelve a cerrar el paso.

Su función no es regular el caudal ni aislar una parte de la instalación para repararla. Para esas tareas se utilizan válvulas de corte, como las de bola, o válvulas selectoras en determinados sistemas de filtración. La antirretorno actúa automáticamente y no necesita que el usuario gire una maneta.

En una piscina puede proteger distintos puntos:

• La bomba, evitando que el agua regrese y se pierda el cebado cuando la instalación está por encima del nivel del agua.
• Los equipos de dosificación, reduciendo el riesgo de que el agua tratada retroceda hacia depósitos o líneas de producto.
• Los calentadores, bombas de calor y cloradores salinos, cuando el fabricante exige o recomienda impedir el flujo inverso.
• Los circuitos auxiliares, como cascadas, fuentes, jets o sistemas de riego conectados de forma independiente.

El sentido de montaje es esencial. La flecha grabada en el cuerpo debe apuntar hacia el sentido normal del flujo. Si se instala al revés, el agua no circulará correctamente o la bomba trabajará con una restricción importante.

Cuándo conviene instalarla

La necesidad de una válvula debe determinarse observando el esquema hidráulico, no solo el modelo de bomba. Hay situaciones en las que su utilidad es clara y otras en las que puede ser innecesaria.

Cuando la bomba está por encima del nivel del agua

Si la bomba y el filtro se encuentran por encima de la lámina de agua, el agua puede regresar hacia la piscina al detenerse la bomba. En ese movimiento se vacía parcialmente la tubería de aspiración y entra aire. Al volver a arrancar, la bomba puede tardar en cebarse o no conseguirlo por sí sola.

En estos casos, una antirretorno correctamente colocada puede ayudar a mantener llena la tubería, aunque no siempre sustituye a un buen diseño hidráulico. También deben revisarse la tapa del prefiltro, la junta, las conexiones de aspiración y cualquier punto por el que pueda entrar aire.

Cuando existe riesgo de retorno hacia un equipo

Algunos equipos deben recibir el agua en una dirección determinada. Un calentador, un intercambiador, una célula de electrólisis o una línea de dosificación pueden requerir una protección contra el flujo inverso. La posición exacta debe respetar el manual del fabricante, porque una válvula instalada en un punto incorrecto puede alterar el caudal mínimo o la medición de los sensores.

Cuando hay varios circuitos conectados

Las piscinas con calefacción, desbordante, spa, cascadas o fuentes suelen tener circuitos que no funcionan siempre al mismo tiempo. Si una rama queda comunicada con otra, el agua puede desplazarse hacia el circuito de menor presión cuando se apaga una bomba. La antirretorno ayuda a separar hidráulicamente ambas ramas, pero cada circuito debe disponer también de válvulas de corte y, si procede, de regulación.

Cuando se utilizan dosificadores o depósitos de producto

En una instalación de dosificación, el retorno de agua a la línea de producto puede provocar contaminación, dilución o acumulación de presión. La protección debe diseñarse siguiendo las instrucciones del fabricante y utilizando materiales compatibles con el producto químico. Una válvula genérica de PVC no es automáticamente adecuada para ácidos, hipoclorito u otros productos concentrados.

Cuando lo exige el fabricante o la normativa aplicable

Las instrucciones del equipo deben tener prioridad. Algunos fabricantes especifican la necesidad de una válvula de retención, una distancia mínima respecto a la bomba, una orientación concreta o un tipo determinado. En instalaciones complejas también pueden existir requisitos locales de fontanería, seguridad eléctrica o tratamiento del agua. Ante una reforma importante, conviene consultar a un profesional cualificado.

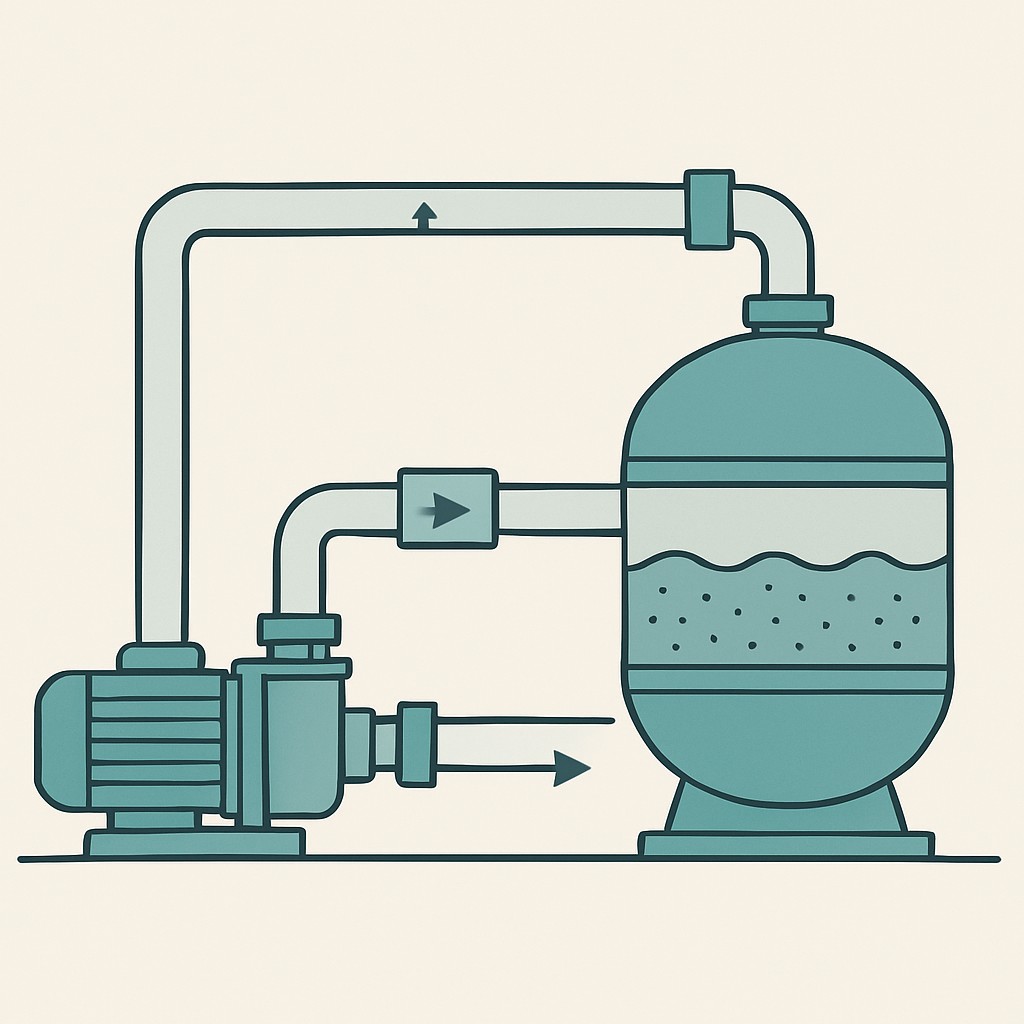

Dónde colocar la válvula antirretorno en piscina

La ubicación depende de lo que se quiere proteger. No existe un único punto válido para todas las piscinas. Como regla general, debe instalarse en la tubería donde el retorno de agua causaría el problema, dejando suficiente espacio para inspeccionarla y sustituirla.

En la aspiración, antes de la bomba

Cuando la finalidad principal es conservar el cebado, suele considerarse la instalación en la tubería de aspiración, cerca de la bomba o en un punto adecuado del circuito de toma. Sin embargo, esta ubicación debe estudiarse con cuidado: cualquier elemento añadido en aspiración introduce pérdida de carga y puede aumentar la dificultad de cebado si la válvula ofrece demasiada resistencia.

No es recomendable ocultarla bajo el pavimento o enterrarla sin acceso. Si se atasca por suciedad, hojas o restos de pegamento, la bomba puede quedarse sin caudal. Es preferible colocarla en un tramo accesible, con uniones desmontables y espacio suficiente para abrir el cuerpo.

En la impulsión, después de la bomba

En la impulsión se coloca cuando se desea impedir que el agua vuelva hacia la bomba o hacia un equipo concreto al detenerse el sistema. También puede ser útil en una derivación que alimenta una cascada, una fuente o un calentador. El punto exacto debe elegirse considerando las válvulas de corte, el filtro y las derivaciones existentes.

Si la bomba ya tiene una válvula antirretorno integrada o el fabricante indica otra configuración, no conviene añadir una segunda sin necesidad. Dos válvulas consecutivas pueden aumentar la pérdida de carga y hacer más difícil localizar una avería.

Antes o después de un calentador y otros equipos

En equipos térmicos y de tratamiento, la válvula suele situarse según el esquema del fabricante. A menudo se busca evitar que el agua permanezca o retroceda dentro del equipo cuando la bomba está parada, pero la posición no puede separarse del requisito de caudal mínimo. Una instalación demasiado restrictiva puede provocar alarmas, sobrecalentamiento o lecturas incorrectas.

Además, la antirretorno nunca debe utilizarse para ocultar un problema de circulación. Si un calentador recibe poco caudal por un filtro sucio, una válvula mal dimensionada o una bomba inadecuada, el origen debe corregirse en lugar de añadir componentes al azar.

En líneas de dosificación

Las líneas de inyección de productos químicos suelen incorporar una válvula de inyección y, según el sistema, una válvula antirretorno específica. Debe instalarse en el punto indicado por el dosificador, respetando la compatibilidad química y la dirección de flujo. La conexión debe quedar protegida de golpes y ser accesible para revisar obstrucciones.

Evita colocar la válvula de retención de una dosificación en un lugar donde pueda quedar sometida a una presión que el fabricante no contemple. Tampoco conviene mezclar materiales incompatibles ni reutilizar juntas deterioradas.

Cómo elegir el tipo y el tamaño adecuado

La selección debe basarse en el diámetro real de la tubería, el caudal, la presión disponible, la temperatura, el tipo de agua y el producto químico que pueda circular. Una válvula con conexiones del mismo diámetro nominal no siempre tiene el mismo paso interno: algunos modelos reducen mucho la sección y generan más resistencia.

Tipos habituales

• De clapeta: funcionan con una compuerta abatible. Son habituales en conducciones de agua y pueden ofrecer una resistencia moderada si están bien dimensionadas.
• De muelle: incorporan un resorte que mantiene cerrado el paso cuando no hay circulación. Son compactas, pero necesitan una presión suficiente para abrirse.
• De bola: utilizan una esfera que se desplaza con el flujo. Pueden ser útiles en algunas instalaciones, aunque deben elegirse según el caudal y la posición de montaje permitida.
• De pie: se colocan en el extremo de una tubería de aspiración, normalmente junto a un colador. Ayudan a mantener la columna de agua, pero el colador debe limpiarse periódicamente.

Comprueba si el modelo admite instalación horizontal, vertical o ambas. Algunas válvulas dependen de la gravedad y no funcionan correctamente en cualquier orientación. También conviene revisar la presión máxima, la temperatura admisible, el material de juntas y la facilidad de desmontaje.

En piscinas se utilizan con frecuencia cuerpos de PVC u otros plásticos técnicos, pero el material adecuado depende del circuito. En una línea con productos concentrados, la resistencia química de la válvula y de sus juntas es tan importante como el diámetro.

Instalación paso a paso y precauciones

Antes de cortar una tubería, dibuja el recorrido completo: skimmers, sumidero, bomba, filtro, retornos, calentador, dosificador y derivaciones. Marca el sentido normal del flujo y decide qué componente se quiere proteger. Este esquema sencillo evita colocar la válvula en el tramo equivocado.

1. Detén la bomba y desconecta la alimentación eléctrica. No trabajes con el motor conectado ni con presión acumulada en el circuito.
2. Cierra las válvulas de corte disponibles. Si no existen, baja el nivel del agua o prepara tapones adecuados para reducir el vaciado.
3. Elige un tramo accesible. Deja espacio para retirar la tapa, limpiar el obturador y sustituir juntas.
4. Comprueba la dirección. La flecha debe apuntar desde la aspiración hacia la bomba o desde la bomba hacia el equipo, según el objetivo.
5. Realiza las uniones según el material. En PVC pegado, limpia y prepara las superficies, utiliza adhesivo compatible y respeta el tiempo de curado indicado.
6. Evita forzar la válvula. Las tuberías deben quedar alineadas y apoyadas para que el peso o la tensión no recaigan sobre el cuerpo.
7. Abre el circuito gradualmente. Revisa las uniones antes de arrancar y observa si aparecen goteos.
8. Purga el aire y comprueba el funcionamiento. Verifica el cebado, la presión del filtro, el caudal de retorno y el comportamiento al detener la bomba.

Si se trabaja con electricidad cerca de agua, deben respetarse las distancias, protecciones y requisitos aplicables. Cuando la modificación afecta a la instalación eléctrica, a equipos de gas o a productos químicos peligrosos, es prudente recurrir a un profesional.

Cómo comprobar si funciona correctamente

Una antirretorno no debe producir ruidos fuertes, golpes repetidos ni una reducción anormal del caudal. Con la bomba funcionando, observa la presión del filtro y compara el comportamiento con el habitual. Una pequeña variación puede ser normal, pero un aumento significativo puede indicar que la válvula está obstruida, mal dimensionada o montada al revés.

Después de detener la bomba, comprueba si el circuito que se quería proteger mantiene el agua o si se vacía de forma rápida. En una instalación sobre el nivel de la piscina, observa si la bomba pierde el cebado al cabo de unos minutos. Si vuelve a entrar aire, revisa también las juntas de la tapa, las conexiones roscadas y la tubería de aspiración: la causa no tiene por qué estar en la válvula.

Los síntomas más frecuentes de una válvula defectuosa son:

• La bomba tarda mucho en cebarse o pierde el cebado repetidamente.
• El agua retorna hacia un depósito, calentador o circuito auxiliar.
• Se escucha un golpeteo al arrancar o parar la bomba.
• La presión del filtro aumenta sin que haya una causa evidente.
• El caudal de retorno disminuye después de instalar la válvula.
• La válvula gotea por las uniones o no cierra por suciedad.

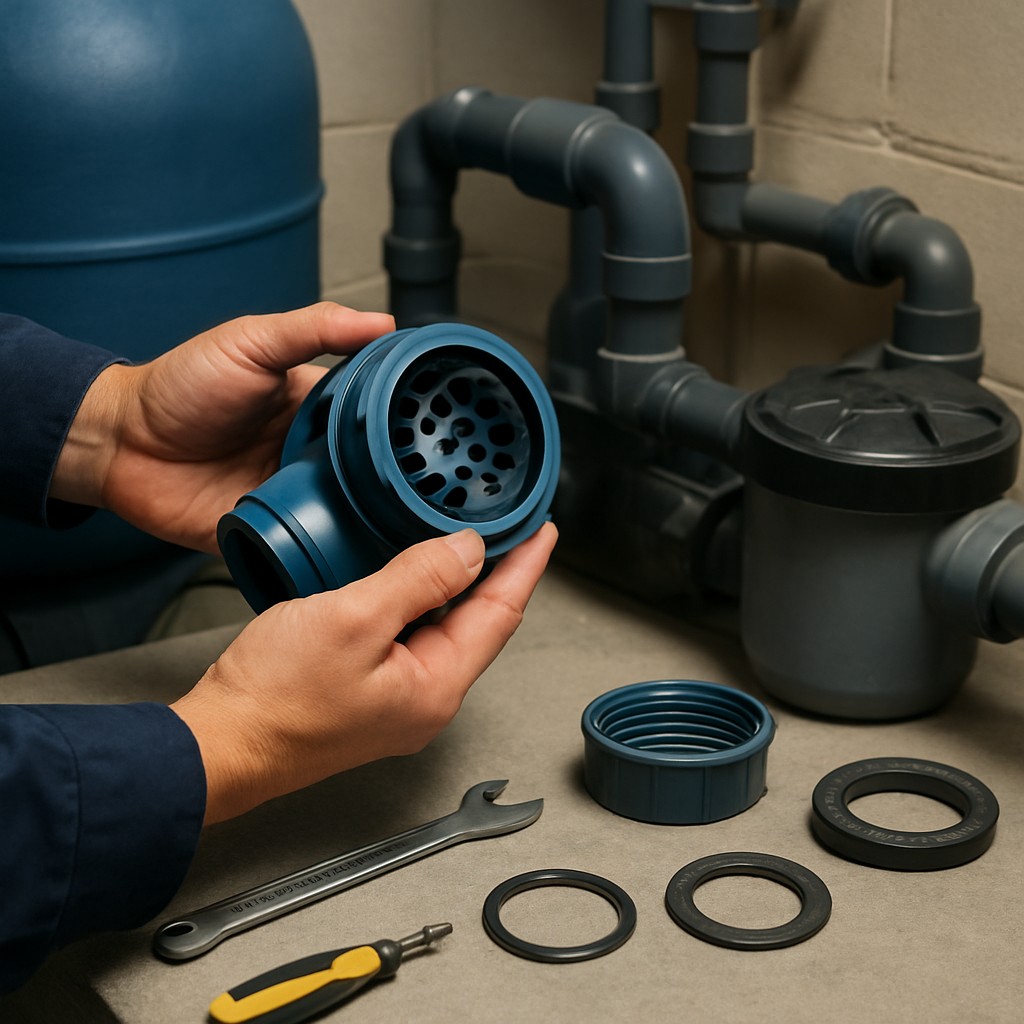

Para revisarla, apaga el sistema, despresuriza el circuito y desmonta únicamente el tramo necesario. Retira hojas, arena, restos de adhesivo o incrustaciones sin dañar la superficie de cierre. Si el muelle está oxidado, la clapeta deformada o las juntas endurecidas, suele ser más seguro sustituir la pieza que intentar repararla.

Errores frecuentes que conviene evitar

El primer error es instalar una válvula antirretorno como solución universal para cualquier problema de circulación. Si existe una entrada de aire, una fuga, una bomba mal dimensionada o un filtro saturado, la válvula no corregirá la causa y puede ocultar el diagnóstico.

Otro error es colocarla demasiado lejos del punto que se quiere proteger. La tubería situada entre la válvula y el equipo seguirá pudiendo vaciarse o recibir flujo inverso. La distancia adecuada depende del diseño, pero debe razonarse desde el comportamiento del agua, no desde la comodidad del montaje.

También es frecuente elegir el diámetro solo por el tamaño exterior de la tubería. Revisa el paso interno y la pérdida de carga declarada. En una aspiración, una válvula restrictiva puede perjudicar más que ayudar. En una impulsión, puede reducir el caudal disponible para los retornos o para un calentador.

No debe confundirse la válvula antirretorno con la válvula selectora del filtro. La selectora dirige el agua por distintas funciones de filtración, lavado o vaciado; la antirretorno bloquea el sentido contrario. Para entender las posiciones y maniobras de una selectora, consulta esta guía sobre la válvula selectora de piscina.

Por último, evita enterrarla sin registro, instalarla sin respetar la flecha o dejarla pegada a un codo que dificulte el desmontaje. Una instalación hidráulica debe diseñarse pensando también en la limpieza y en las futuras reparaciones.

Mantenimiento y revisión durante la temporada

La frecuencia de revisión depende de la suciedad del agua, la presencia de árboles, el uso de productos químicos y la complejidad del circuito. En una instalación doméstica conviene inspeccionarla al inicio de la temporada, después de trabajos en las tuberías y siempre que aparezcan problemas de cebado o caudal.

Comprueba visualmente si existen fugas, humedad en las uniones, grietas o deformaciones. Escucha la bomba durante el arranque y la parada. Si el sistema incorpora una tapa transparente o un tramo visible, observa si aparecen burbujas persistentes. Las burbujas pueden relacionarse con el prefiltro o la aspiración, no necesariamente con la antirretorno.

Cuando el circuito se desmonta para limpiar el filtro, aprovecha para revisar las juntas y lubricarlas solo con un producto compatible. No uses aceites o grasas que dañen el material. En líneas de dosificación, sigue las indicaciones específicas del fabricante y utiliza guantes, protección ocular y ventilación adecuada.

Si estás revisando simultáneamente la calidad del agua, recuerda que una válvula antirretorno no corrige problemas de desinfección. Para comprobar el tratamiento, puedes consultar cómo medir el cloro de una piscina y mantener el circuito en condiciones adecuadas.

Preguntas frecuentes sobre la válvula antirretorno en piscina

¿Todas las piscinas necesitan una válvula antirretorno?

No. En una instalación sencilla, con la bomba por debajo del nivel del agua y sin circuitos auxiliares ni equipos que requieran protección, puede no ser necesaria. La decisión debe basarse en el esquema hidráulico y en las instrucciones de los equipos.

¿Dónde se coloca si la bomba pierde el cebado?

Puede instalarse en un punto adecuado de la aspiración para conservar la columna de agua, pero antes hay que descartar entradas de aire en la tapa del prefiltro, juntas y conexiones. Si la válvula se coloca mal o tiene demasiada resistencia, puede empeorar el cebado.

¿Se puede instalar en posición vertical?

Depende del modelo. Algunas válvulas funcionan en horizontal y vertical; otras necesitan una orientación concreta para que la clapeta, bola o muelle cierre correctamente. La flecha de flujo y las instrucciones del fabricante deben prevalecer.

¿Una válvula antirretorno reduce el caudal?

Sí, introduce una pérdida de carga, aunque su magnitud depende del diseño, el diámetro y el caudal. Para reducir el efecto, elige un modelo con paso interno adecuado y evita instalarla en puntos donde la aspiración ya sea limitada.

¿Por qué hace ruido al arrancar o detenerse la bomba?

Puede producirse un cierre brusco, un golpe de ariete, suciedad en el obturador o una válvula mal dimensionada. Revisa la orientación, el estado de la pieza y la presión del circuito. En instalaciones complejas puede ser necesario analizar la velocidad de cierre y el recorrido de la tubería.

Conclusión: instalar solo donde aporte una protección real

La válvula antirretorno en piscina es útil cuando debe impedirse el retorno del agua, conservar el cebado o proteger un equipo y una derivación concreta. Su eficacia depende tanto del modelo como de la ubicación, el sentido de montaje, el diámetro y la posibilidad de realizar mantenimiento.

Antes de instalarla, identifica el problema, dibuja el circuito y consulta las instrucciones de la bomba y de los equipos conectados. Colócala en un tramo accesible, evita restricciones innecesarias y comprueba el sistema después de cada modificación. Una válvula bien elegida protege la instalación; una colocada al azar puede convertirse en otra fuente de averías.
